zondag 30 september 2012

Alle panelen op het dak

De eerste opbrengst van de complete installatie
Gisteren de laatste dingetjes op het dak gedaan een stekkertje aan gezet en nog een paar haken in geklikt. Vandaag met Dick de laatste 6 panelen op het dak geschoven even voor 13:00 was alles klaar voor productie.
Je kon meteen mooi de invloed schaduw op de panelen zien, de bovenste string staat gedurende de eerste uren van de middag in de schaduw van de schoorsteen slechts 0,6 Ampère kwam er uit, de andere twee strings gaven 3,4 A (2 strings parallel). Het beetje schaduw van de schoorsteen houd dus meer dan de helft van de stroom tegen.
Maar goed dat mag de pret niet drukken alles ligt en op deze mooie zonnige dag heb ik 8680 Wh gemaakt. Op een gegeven moment kwam er 1940 W uit de panelen. Ik wordt nu dubbel zo blij van de zon.

zaterdag 29 september 2012

De eerste week wat levert het op?

Productie gedurende een jaar
 (http://www.zonnepanelen.wouterlood.com/)
Morgen liggen de eerste 12 panelen er een week op, veel mensen willen weten wat kost het en wat levert het op. Het levert in ieder geval veel blikken naar boven op, we wonen een beetje aan het einde van de weg op een hoek en veel mensen zie je naar boven kijken, de buurjongen was zijn blok bijna voorbij gereden vanwege het veranderde dak.
Wat het kost is helemaal afhankelijk van wat je koopt en wat je zelf kunt en hoe luxe je het wil hebben ook waar je het koopt maakt nogal uit, bij metdezon.nl krijg je 15% korting als je lid bent van de windvogel.nl.
De SMA omvormer zonder bekabeling
Ik heb gekozen voor een SMA omvormer zonder transformator en zonder ventilator, deze zijn duurder maar ook stiller en hebben een beter rendement. Verder ga ik kWh metertjes inbouwen o.a. achter de omvormer en in de meterkast om de opwekking en het verbruik te kunnen meten wat natuurlijk extra kosten geeft. De extra groep die nodig is voor deze orde grote van installatie heb ik zelf gemaakt en dat scheelt weer 500 Euro. Het plaatsen van de panelen heb ik met vrienden gedaan en dat scheelt ook een paar duizend Euro.
Wat levert het op, vandaag 6689 Wh (nieuw dag record) en deze week 31,9 kWh met veel armslag aannames en mitsen en maren kun je dat omrekenen naar een jaar opbrengst, voor het beste resultaat moet je een jaartje wachten maar ik doe een poging.
Nogmaals dit is een grove schatting Wouterlood publiceert op internet zijn opbrengsten vorig jaar produceerde hij 433,7 kWh in september produceerde hij 37,3 kWh. In september kwam er uit zijn panelen 37.3/433,7= 0,086 *100 % = 8,6 % van de jaar opbrengst.
Mijn panelen deden 31,9 kWh in de laatste week van september, september heeft 30 dagen (30 * 31,9) / 7 = 136,7 kWh voor de gehele maand September. Om de maand september om te rekenen naar een jaar (136.7 / 8,6 ) * 100 = 1589 kWh.
Wat gebeurd er als we de cijfers van 2010 gebruiken in plaats van 2011. Wouter maakte in september 2010 35,9 kWh en in het totaal 420,5 kWh als je dan de zelfde berekeningen weer doet kom je op 1601 kWh.
De bovenstaande berekening is voor 12 panelen met 18 panelen kom je op andere getallen dan kom je op 2401,5 en 2400,5 kWh genoeg voor ons gezinnetje.
Volgend jaar weten we meer, op basis van een week is het wat spannend als oktober voorbij is kunnen we het nog een keer uitrekenen.

Het aanzetten van een MC4 connector

Als je zonnepanelen gaat aansluiten ontkom je niet aan stekkers, aan de meeste zonnepanelen zitten MC4 connectors deze zijn geschikt voor de hoge spanningen en voor buiten toepassingen.
Het vastzetten gaat het beste met een pers tang speciaal voor mc4, er bestaan andere oplossingen maar die geven een minder goed en betrouwbaar resultaat.

MC4 connector
Zoals met alle stekkers zijn er mannetjes en vrouwtjes, het binnenwerk van een mannetje is een huls en voor een vrouwtje een pennetje. PAS OP, het binnenwerk van een mannetje past in een vrouwtjes stekker je kunt ze verwisselen! Zonder speciaal gereedschap kun je de stekker dan alleen nog maar afknippen!
Aangestripte kabel
 De volgorde van werken bij het aanzetten van de connector is belangrijk! schuif eerst de wartel op de kabel en de rubber bus. Strip de kabel 4 a 5 mm aan zodat het er uit ziet als hiernaast.



Lipjes precies in het midden
Lipjes omhoog
Plaats het binnenwerk in de tang met de lipjes naar boven en precies in het midden. Span de kabel een beetje aan zodat het binnenwerk er niet meer kan uitvallen. Schuif de gestripte draad in de lipjes en sluit de tang.
Aangeperst binnenwerk

Na het persen heb je een draad waar het binnenwerk muurvast aanzit. Als alles goed is gegaan ziet het er uit zoals hiernaast.
Nu kun je de draad met binnenwerk in het huis steken. Aan het binnenwerk zitten weerhaakjes die vastklikken als alles op zijn plaats zit. Daarna schuif je het rubber busje op zijn plaats en draai je de wartel aan.


Het aanzetten van een MC4 connector is redelijk eenvoudig, maar balancerend op een schuin dak is een fout zo gemaakt, bestel voor de zekerheid een extra setje connectors dan weet je zeker dat je de klus kunt afmaken na een foutje.

26 gigaWatt is dat niet een beetje veel?

Op dit moment staat er alleen in Nederland al voor 26 gigawatt aan productiecapaciteit opgesteld, terwijl er tijdens pieken ca. 16 GW wordt afgenomen via de transportnetten.
Het bovenstaande staat te lezen in een bericht van het vakblad voor de bloemisterij volgens Tennet gebruikt Nederland als geheel 104.760 gigawattuur per jaar, laat dit even op u inwerken. Een jaar van 365 dagen, ieder 24 uur heeft 8760 uur als we gedurende die uren alle centrales vol aanzetten op 26 gigawatt kunnen we dus 227.760 gigawattuur maken, dat is dus meer dan 2 keer zoveel als wij met zijn allen kunnen opmaken. Ik ben benieuwd achter de logica en de rol van de marktwerking achter deze cijfers, als iemand het uit kan leggen hoor ik het graag.
Naast al die productie capaciteit komt dan ook nog eens mijn 25,3 kWh van afgelopen week, gisteren maakte ik 3524 Wh in mijn eentje.

vrijdag 28 september 2012

Beneden zien wat er boven gebeurd

Screendump smatools
De bluetooth dongel die gisteren is gebracht begint zijn werk ter doen. Met wat vallen en opstaan smatools geinstalleerd en ik kan nu de spanning, frequentie en vermogen uitlezen op mijn laptop.
De volgende stap is het uploaden naar pvoutput.org.

donderdag 27 september 2012

Humor van Conrad

Postnl.nl blijft een apart bedrijf een pallet van honderden kilo's komen ze volgens de track & trace nog lang niet brengen en staat plots voor je deur. Een pakket van een paar ons ter waarde van enkele euro's komen ze om 8 uur 's avonds nog keurig even brengen. Maar van de verbazing bekomen heb ik snel het pakketje uitgepakt en inderdaad er zit een minuscuul bluetooth ontvangertje/zendertje in (975604) en een rs485/usb touwtje (975604). De tekst op de pakbon is echt humor;
Ons opvulmateriaal bestaat of uit materiaal van maiszetmeel of uit transparant, chemisch neutraal polyethyleen (buiten bereik van kinderen houden!), gevuld met lucht. Dat laatste kan worden gerecycled en mag met het plastic ingezameld worden.
Je vraagt je af wat voor vragen de servicedesk van Conrad krijgt, dat ze er bij zetten dat lucht gerecycled mag worden.
Morgen of misschien vanavond al de bluetooth aan sluiten en kijken of ik verbinding met de omvormer kan krijgen en daarna eens kijken wat de kWh metertjes doen als ik ze aan de rs485 hang. De omvormer boven heeft vandaag ook weer 11 uur achtereen gewerkt en daarbij 3828 Wh aan energie gemaakt

Kleine en grote getallen

Als gewoon mens heb je geen weet van alles, ik weet in ieder geval wat ik zie nl. dat ik weer 4494 Wh heb gemaakt. Veel mensen denken dat zonneenergie alleen kan met subsidie maar dat is inmiddels niet meer zo trouwens de gewone stroom uit het stopcontact krijgt ook subsidie;
In 2010, the direct
consumption subsidies in developing countries were $409
billion (€315 billion) and the support to fossil fuel in OECD
countries added another $45 and 75 billion (€34.6 – 57.7
billion). Over 40 years this would sum up to almost $19
trillion (€14.6 trillion). Compared to these figures, subsidies
to renewable energy are small, quoted with $66 billion
(€50.8 billion), out of which $44 billion (€33.8 billion) went
to renewable electricity in 2010.
Als je dit soort cijfers ziet dan is mijn subsidie van 650 Euro eigenlijk niets. Maar die biljoenen komen natuurlijk ook weer ergens vandaan idd bij u en bij mij. De stroom uit u stopcontact, de vliegticket enz. is niet zo goedkoop als het lijkt.
bron; jrc

dinsdag 25 september 2012

Wat een mooie herfstdag

Het display van de omvormer met de dag en totaal productie
Vandaag een mijlpaal en een dagrecord natuurlijk niet zo moeilijk voor een installatie die pas 3 hele dagen in bedrijf is maar wel heel leuk.
Vanmorgen voor 9 uur is de omvormer gaan werken en heeft gedurende 11 uren stroom gemaakt, welles waar was het staartje heel dun 8 Watt om kwart over zeven, maar alle kleine beetjes helpen. Vandaag is de mijlpaal van de eerste 10 kWh geslecht en er is op 17 Wh na 5 kWh gemaakt, alles bij elkaar een mooie herfstdag.

maandag 24 september 2012

Ze liggen er nog

De storm volgens www.weership.nl
Zat ik niets vermoedend het internet af te grazen zie ik plots dat heel Nederland code geel had. Dat het geen mooi weer werd wist ik al wel maar dat het ook nog eens ging stormen had ik gemist.
Snel even naar buiten toen de meiden wakker waren en een touw om de zes nog niet geïnstalleerde panelen geslagen en vast geknoopt. En verder was het afwachten alles is goed gegaan nog wel even een hartverzakking toen 2 kliko's om waaiden maar dat is dan ook alles.
De panelen zijn weer schoon gespoeld en hebben 2443 Wh aan energie geproduceerd. Vanmorgen vroeg rond 9 uur begonnen ze al en om 5 uur kwam er nog steeds energie uit de panelen, je moet het zien om het te geloven.

zondag 23 september 2012

Bijna geen zon toch energie

De eerste 12 panelen onder de blauwe hemel
De panelen zijn nu lekker schoon geregend om morgen weer lekker aan de bak te gaan, bij het weer van vandaag denk je niet meteen aan zonneënergie maar het is er toch. Vandaag ondanks de bewolking  toch nog 2761 Wh aan energie opgewekt. Als je aan je hometrainer een grote dynamo vastmaakt moet je als goed getrainde fietser 10 uur voluit fietsen om dit vermogen op te wekken.
Gezien de weersvoorspellingen ben ik morgen en overmorgen blij met ieder zonnestraaltje dat ik op mijn schoongespoelde panelen kan invangen.

300 Watt en je merkt er niets van

Loop ik net even naar boven om te genieten van al het moois wat we gisteren hebben gemaakt, komt er zomaar 300 Watt uit de omvormer en je merkt er niets van. Mijn benen zijn ontzettend stram van het werk op het dak gisteren maar die 300 Watt maakt mijn dag weer helemaal goed.
Dat je er niets van merkt maakt zonnepanelen zo leuk, je legt ze op je dak en daarna gaat alles vanzelf zonder enig geluid, geur of wat dan ook en dat geeft een goed gevoel. De wolkjes zijn nu weg en ik moet mij beheersen om niet naar boven te gaan om te kijken hoeveel energie er nu terugloopt in het net. Het begint redelijk verslavend te worden.

zaterdag 22 september 2012

De leukste 3,094 kWh die er bestaan

De eerste van de 18 200W panelen
kWh meters zijn ontzettend leuk als ze de andere kant op gaan. Ik heb nog zo'n lekkere oude meter met een draaischijf en voor het eerst van zijn leven is hij andersom gaan draaien. Mijn zonnepanelen liggen op het dak maar nog niet helemaal het was toch iets meer werk. Nog 6 panelen te gaan en een stekker dan is het helemaal af.
Aan de hulp heeft het niet gelegen, Peter heeft samen met Martin het mini groepenkastje en alle pijpen aangelegd. Martin heeft ook nog geholpen met naar boven brengen van de panelen en profielen. Xander, Dick en ik hebben het dakwerk gedaan. De echte mannen die dit elke dag doen lukt het in een halve dag, maar omdat je dit werk niet gewend bent, alles moet ontdekken duurt het gewoon langer.
Als je bedenkt dat we dit werk voor het eerst doen is er eigenlijk bijna niets misgegaan ik heb twee stekkertjes verprutst door er een verkeerd binnenwerk in te zetten en een sling die aan een haak hing kan niet meer los omdat er een profiel op is geklikt.
Dus alles bij elkaar is het een schitterende dag geweest, met goede vrienden, mooi weer en een mooie installatie die bijna af is.

vrijdag 21 september 2012

De omvormer heeft een plaatsje

Tijdens de slaapje van de 2 meisjes snel de omvormer opgehangen.
De meest logische wand was niet helemaal vrij, er liep een dikke elektriciteitsbuis over voor de luchtverversing en nog een gedrocht voor de rioolventilatie. De rioolventilatie is tijdelijk 'afgedopt' met vers houd folie en de elektriciteitsbuis is ingekort net als de draden en daarna is de contactdoos 20cm boven de grond gemonteerd.
Nu was de muur eindelijk leeg, alles netjes afgetekend, 4 gaten geboord montage plaat met 4 zes millimeter schroeven onlosmakelijk aan de muur bevestigd en als laatste de omvormer aan de wand gehangen.
Morgen kan alles elektrisch worden aangesloten en de rioolventilatie komt op een rustig moment, heeft iemand een idee waarom het zo'n ontzettend dikke pijp moet zijn?

donderdag 20 september 2012

Alles staat klaar

Slings Grigri's en touw om ons te kunnen zekeren op het dak
Ik denk nu dat ik alles heb, gisteren een Grigri en 2 slings gekocht, vandaag een touw gehaald bij mijn collega en net nog even naar de Karwei voor wat montage materiaal ed. Morgen als de kindjes slapen de omvormer tegen de muur monteren.
Het weer voor zaterdag ziet er goed uit, nu alleen morgen nog lekkere dingen kopen voor alle helpers en een goede lunch.

dinsdag 18 september 2012

RS485 en Modbus en nu?

Met de informatie van onze Duitse vrienden kunnen we weer verder. Dat de kWh metertjes RS485 waren wist ik al en nu ook dat het Modbus is. In het plaatje hiernaast kun je zien wat er allemaal uit te lezen is.
Maar nu moet het natuurlijk ook nog aan een servertje geknoopt worden een korte zoektocht leverde een usb naar RS485 converter op van een Deense fabrikant. De omvormer kost 65 euro en voor 15 euro sturen ze het naar Nederland op zich een nette deal voor een geïsoleerde converter.
Via de website kwam ik ook nog op info over Modbus en RS485 geschreven door de Nederlander Lambert Bies die in Kazachstan woont en waarvan ik al jaren het blog lees. De info van Lambert ga ik in ieder geval eens rustig lezen.
Zo nog even een mailtje naar Denemarken sturen om te vragen of de usb converter ook aan te sturen is met Linux.
Question : Err - what about Linux?
Answer : There are Linux drivers available, but some tweeking is necesarry to use them so we don't support it yet - but a solution is coming soon. Feel free to mail for further informations.
Eventueel kan het ook nog door de lucht via een Jeenode wat extra hardware en wat software volgens dit forum.

Ik ga nog even verder zoeken naar info en houd mij aanbevolen voor suggesties.

maandag 17 september 2012

De zonnepanelen zijn binnen.

Volgens track en trace van postnl.nl is mijn pakket nog steeds in voorbereiding maar ondertussen heb ik al wel getekend voor ontvangst. Het pakket was te groot voor de tuindeur en de stoep was te hoog voor de palletwagen, dus alles met het handje in de schuur gezet. Alles moest snel de kindjes zijn nl ook thuis, maar wel even snel in alle dozen gekeken.
Alles ziet er netjes en compleet uit. Vanavond de omvormer uitpakken en alle gebruiksaanwijzingen lezen.

vrijdag 14 september 2012

Met een kleine vertraging onderweg

Het bericht van vorige week, dat het grote pakket onderweg was bleek een dode mus, maar met een telefoontje is de mus gereanimeerd. Nu heb ik een heuse track en trace van postnl.nl, ik zit nu in de Roompot dus ik hoop niet dat de postbode met zijn transportfiets voor de deur staat.

donderdag 13 september 2012

Opbrengst meten

De spulletjes voor de zonnestroom installatie druppelen binnen helemaal uit de uiterste oost hoek van Duitsland zijn vandaag de kwh meters binnen gekomen. Ondanks dat je weet wat er in zit blijft het toch leuk een pakketje uitpakken, alles keurig verpakt en netjes aangekomen.
Het enige wat nu nog ontbreekt is een hele dikke aarlekschakelaar die pas klik zegt bij 300mA ipv 30mA, dit moet volgens de NEN1010, maar volgens mij zit die er meer in om het net te beschermen tegen foutstromen dan voor de veiligheid. De omvormer zelf houd namelijk ook al in de gaten of er geen foutstromen gaan lopen en schakelt dan uit, de aardlek is een backup voor als dat niet werkt.
Nu kan ik in ieder geval de elektrische installatie gaan aanpassen zodat de omvormer hangt voordat de panelen op het dak gaan. De panelen zijn er nog niet ergens, is er iets mis gegaan met het op transport zetten hopelijk weet ik morgen meer.
De 'Kurzanleitung in Deutsch' is heel kort en ik moet nog wel het een en ander uitzoeken over hoe de rs485 werkt, wat is IEC1107, wat is modbusID. Zonder die kennis kan ik in ieder geval het schermpje lokaal aflezen

rs485
http://www.obvius.com/sites/uat.obvius.com/files/TN27-ModbusRS485QandA.pdf
http://en.wikipedia.org/wiki/RS-485
http://arduino.cc/playground/Code/ModbusMaster

IEC1107
http://read.pudn.com/downloads147/doc/comm/637727/IEC%2062056-21-2002.pdf
http://glazing.blogspot.nl/2012/05/manual-reading-of-iec1107-meter.html
http://www.scribd.com/doc/50612482/Iec-1107-Electricity-Meter-Interface
http://www.scribd.com/doc/36113610/6/IEC1107-Protocol

ModbusID

Aanvulling 16--0-2012

Net uit Duitsland alle interne modbus adressen gekregen er is dus heel veel mogelijk met deze kleine kWh metertjes (Voltage, Current, Frequency, kW, kWvar, temperature en natuurlijk het verbruik in Wh)

zondag 9 september 2012

Zonnepanelen op mijn dak

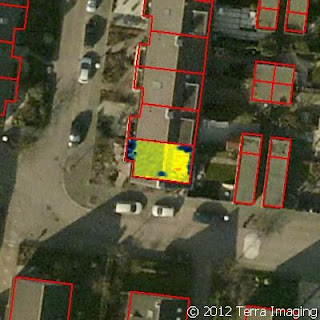

mijn dak volgens http://goudopjedak.nl/
op het westen komen 18 panelen
Stroom en warmte uit zonlicht heeft al tijden mijn belangstelling maar het is er nooit van gekomen. Mijn  eerste huis was helemaal ingebouwd en 15 jaar geleden waren zonnepanelen ook nog aardig aan de prijs. Maar dit voorjaar was het raak, na een mooie dag met veel zonneschijn kwam er een kort buitje de damp kwam van het platdak. Ik zag het, mijn achterbuurman ook en we zijn in gesprek geraakt over het vol leggen van de garage's. Dat is 'nog' niet gebeurd, de buurman gaat verder met ppo  en ik met collectors.
Na een paar maanden van wikken en wegen en veel lezen heb ik de knoop door gehakt  en deze set panelen besteld bij met de zon met korting van de Windvogel en subsidie . Ik ga de verwachte opbrengst niet halen omdat ik niet naar het zuiden kijk, maar naar het westen.
Hoeveel energie we wel gaan maken weet ik nog niet precies over een jaar weten we het in ieder geval want ik ga kWh metertjes opnemen in de installatie, zodat ik kan zien wat ik lever en opneem aan mijn elektriciteit leverancier.
Maandag komen de panelen en 22 september gaan ze op het dak als het weer het toe laat. Voor die tijd gaan we de elektrische installatie in orde maken en de omvormer ophangen.
